Landsgrenskaarten in de Gen2v2 slimme tachograaf

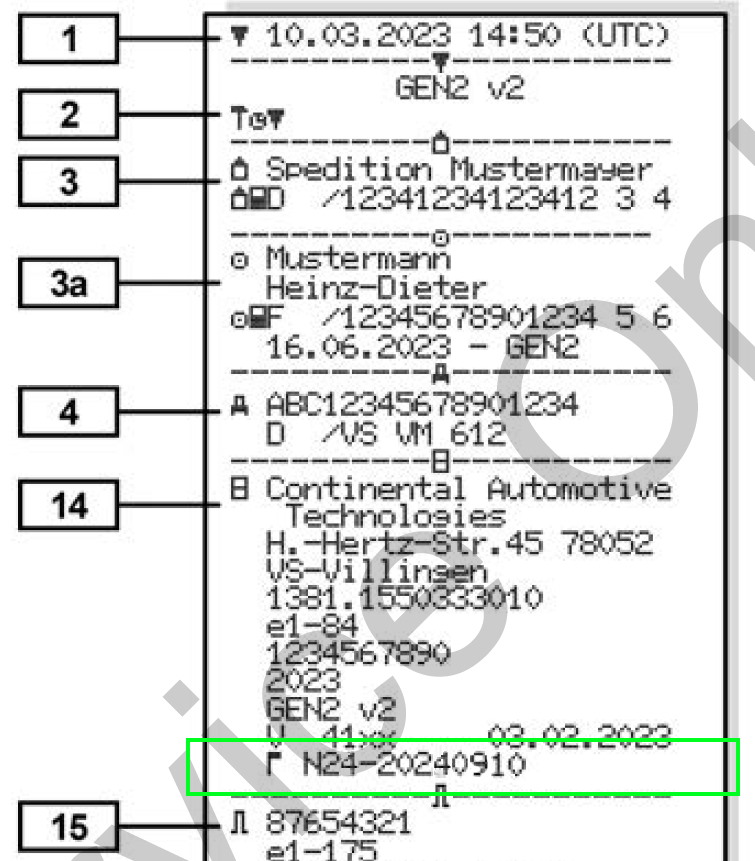

Stap 1. Maak eerst een technische print en bekijk welke kaart in de tachograaf is geprogrammeerd. Deze vind je in het blok van de fabrikant~en tachograafgegevens.





Stap 2. Download de, door de JRC goedgekeurde ("signed"), NUTS mappen. Het document bevat de goedgekeurde kaarten. Dit kunnen meerdere kaartversies zijn.

Link: https://dtc.jrc.ec.europa.eu/iot_doc/SMART_TACHOGRAPH_v2_NUTS_MAPS-Signed.pdf

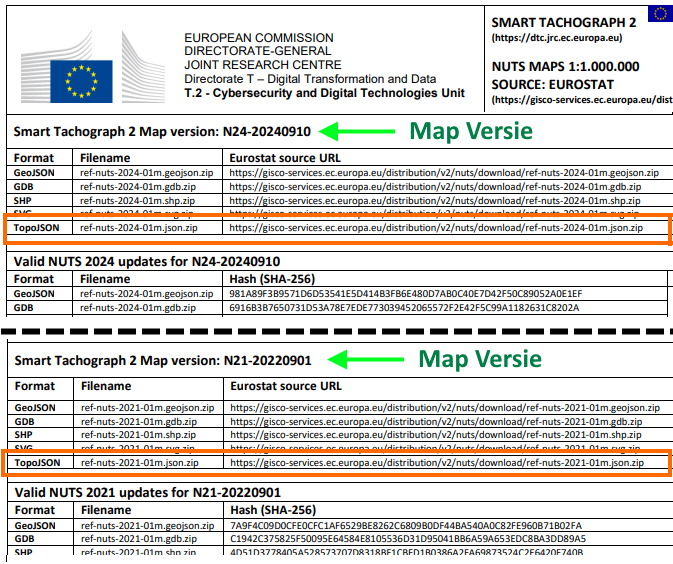

Stap 3.  Zoek in dit document de pagina overeenkomstig aan de kaartversie die op de technische print van de tachograaf staat (zie ook figuur onder Stap 4.).



Stap 4. Download, van de juiste map versie, het TopoJSON zipbestand. De regels in de kolom "Eurostat source URL" zijn klikbare links.  In het .Zip bestand zitten een hoeveelheid aan kaartinfomratie bestanden waarvan voor de tachograaf alleen de grenskaart van belang is.  Zie in de figuur hieronder bij "Download het TOPJSON bestand" het .Zip bestand dat gedownload moet worden.

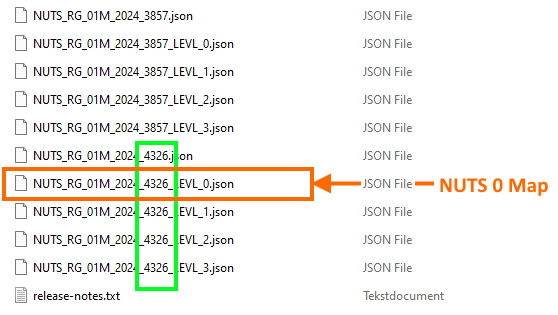

Stap 5. Open het gedownloade .Zip bestand en zoek het bestand waarbij het ID nummer "4326" is. Daar de tachografen alléén met landsgrenzen werkt, is alléén het bestand nodig met de aanduiding "LEVL_0". Zie hieronder.

Onthoud dit, je hoeft nog niets met dit bestand te doen. Dit is benodigd in stap 7.

Stap 6. Open een applicatie die .json mappen kan lezen. Dit kan b.v. met de site: https://geojson.io/

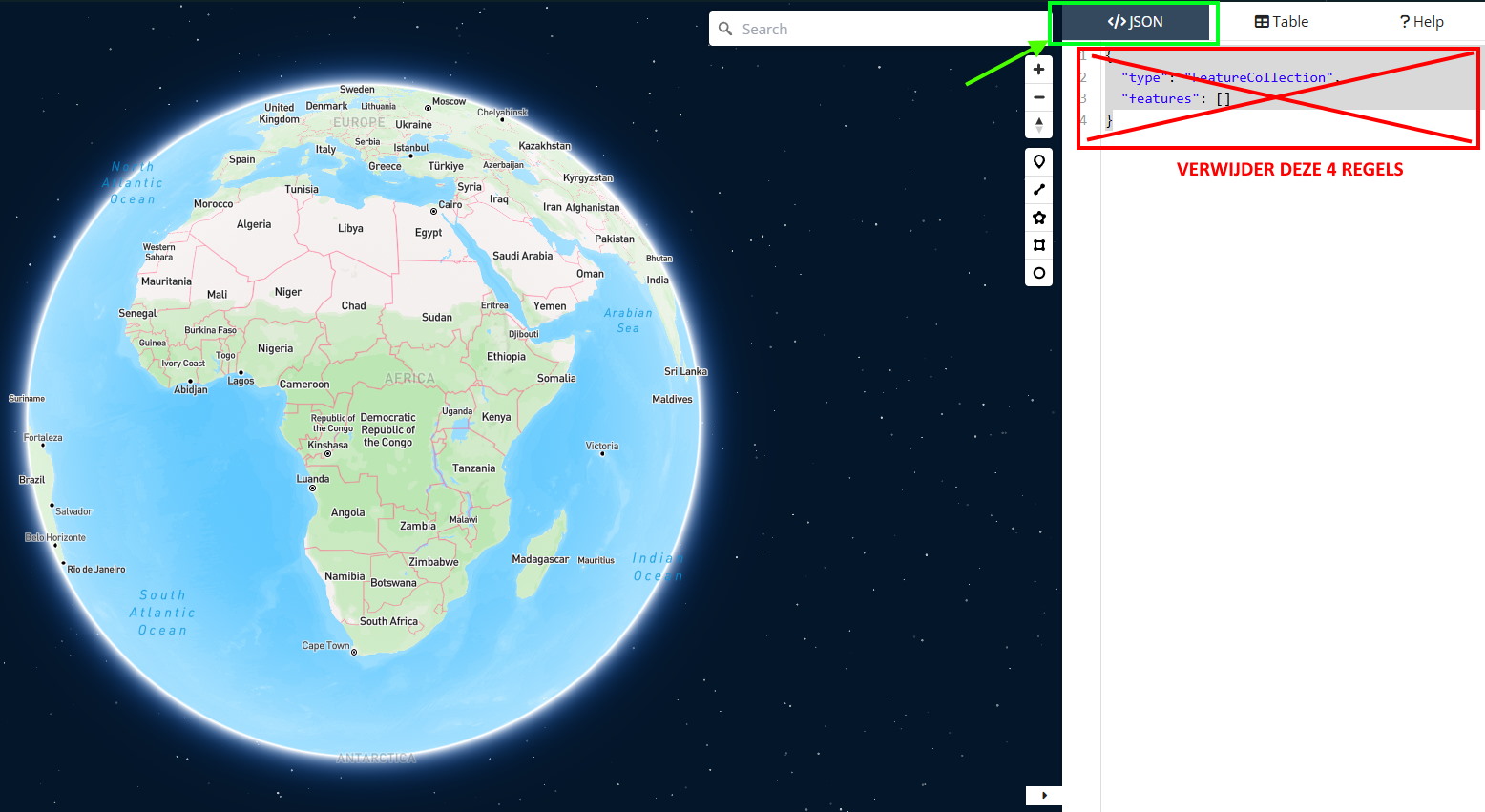

Als je deze site opent, zie je een wereldbol en rechts een </>JSON veld met 4 regels - Verwijder deze 4 regels.

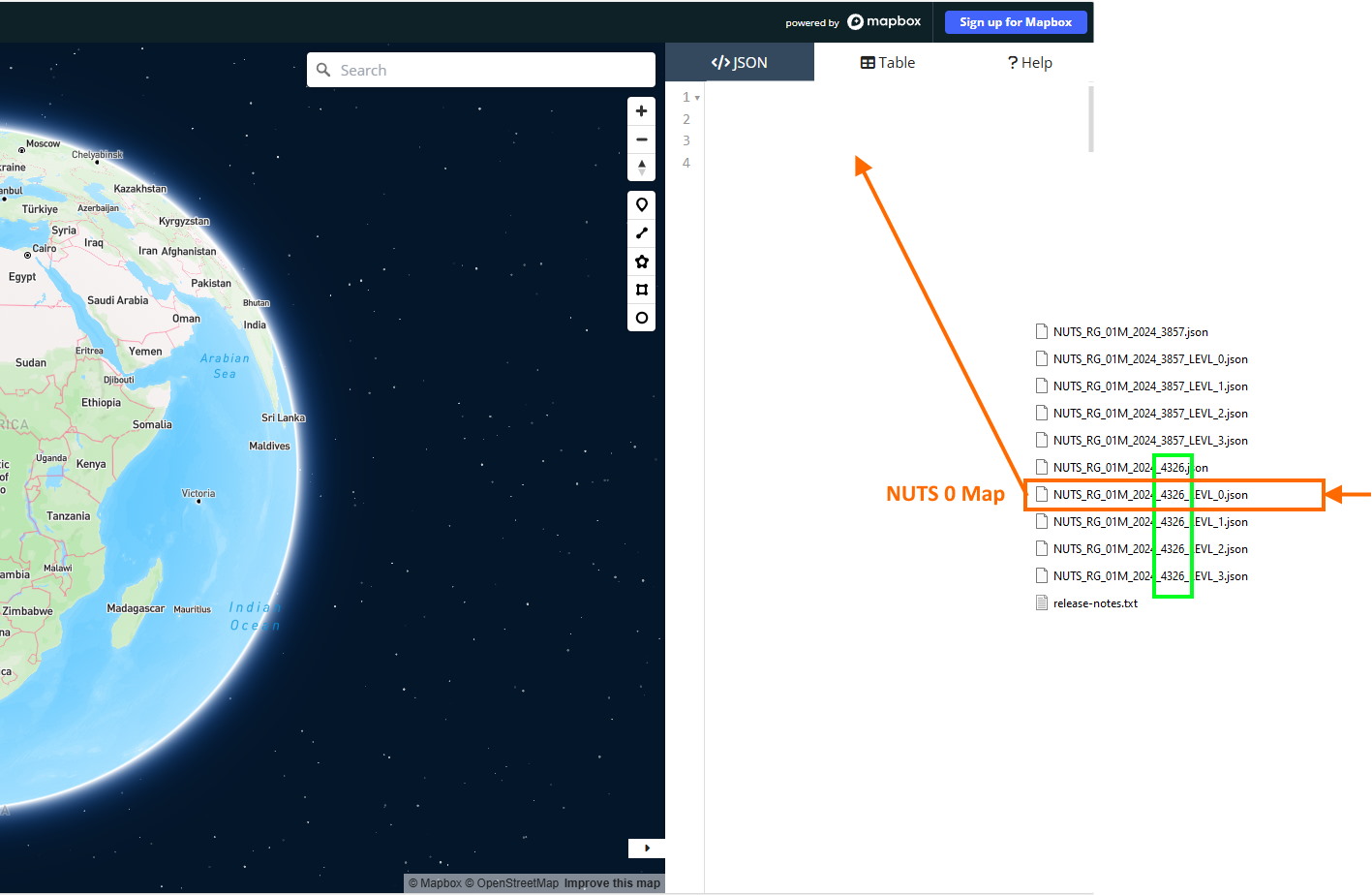

Stap 7. Sleep nu het bestand uit stap 5 naar het lege JSON veld. Het duurt eventjes voordat alle punten uit het bestand zijn geplot en zichtbaar zijn in de kaart  (minder dan 60 seconden)

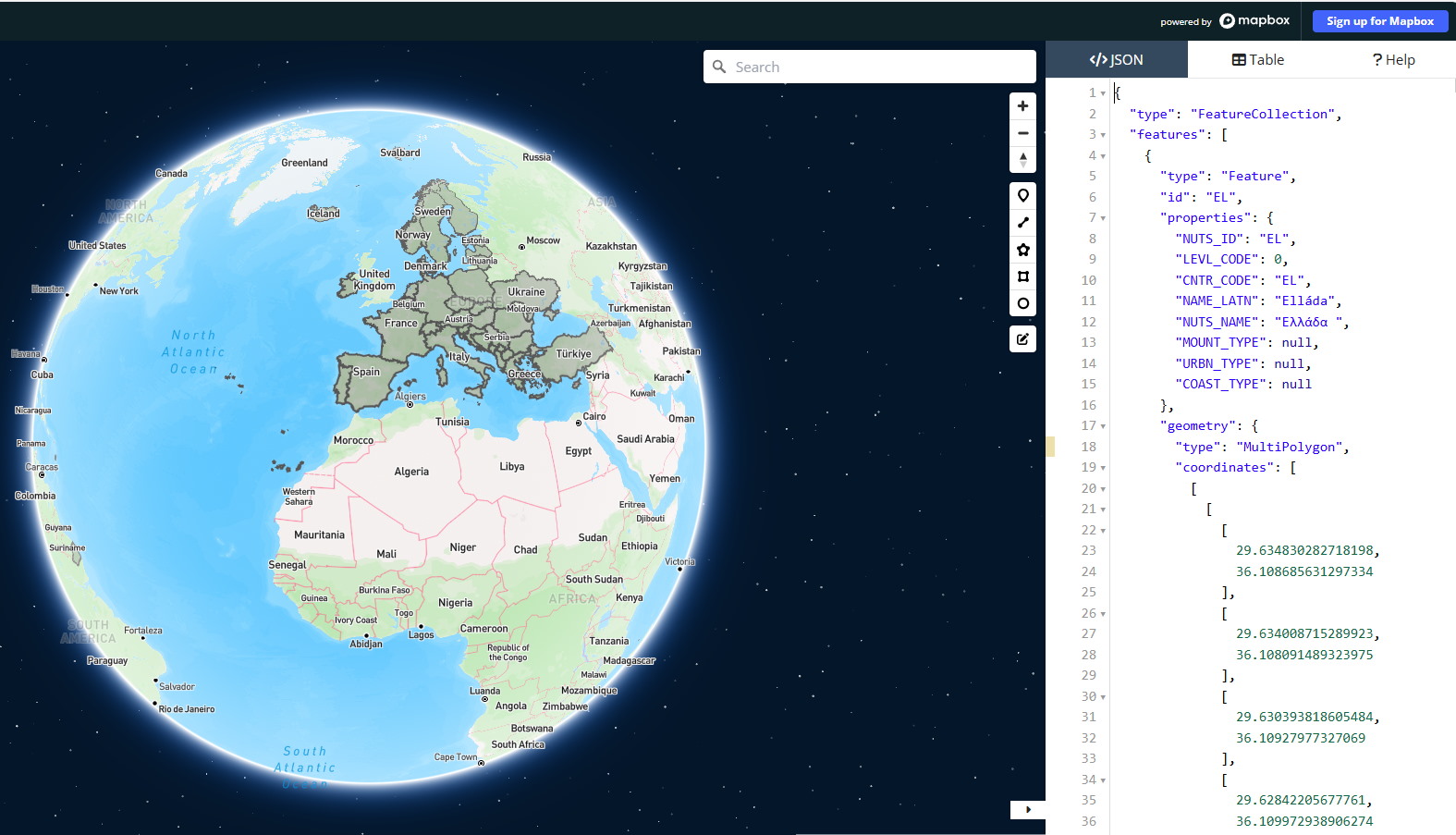

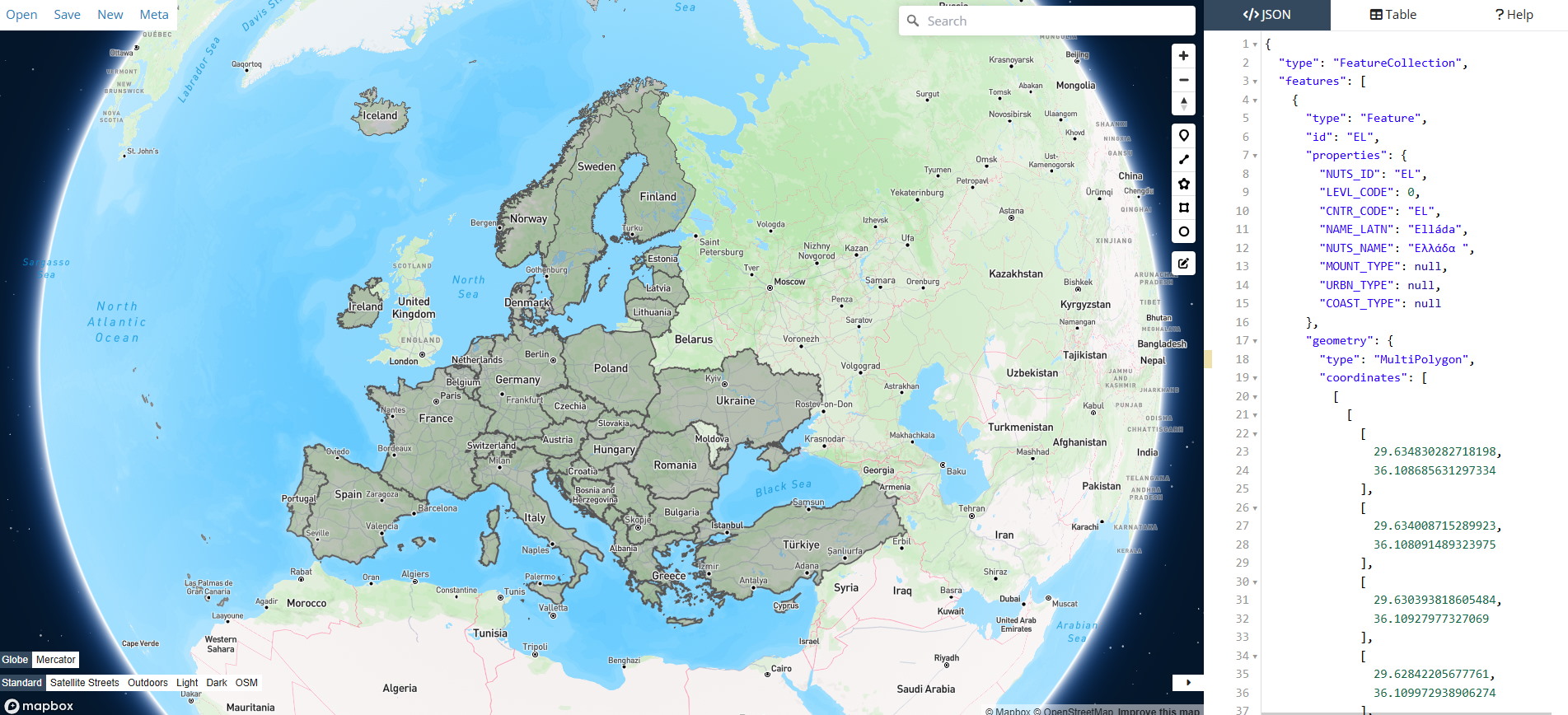

Stap 8.  Als alle coordinaten in de wereldbol zijn geplot dan draait de aarde zich om naar het plotgebied en ziet het er ongeveer zo uit (afhankelijk van de gekozen JSON bestand)

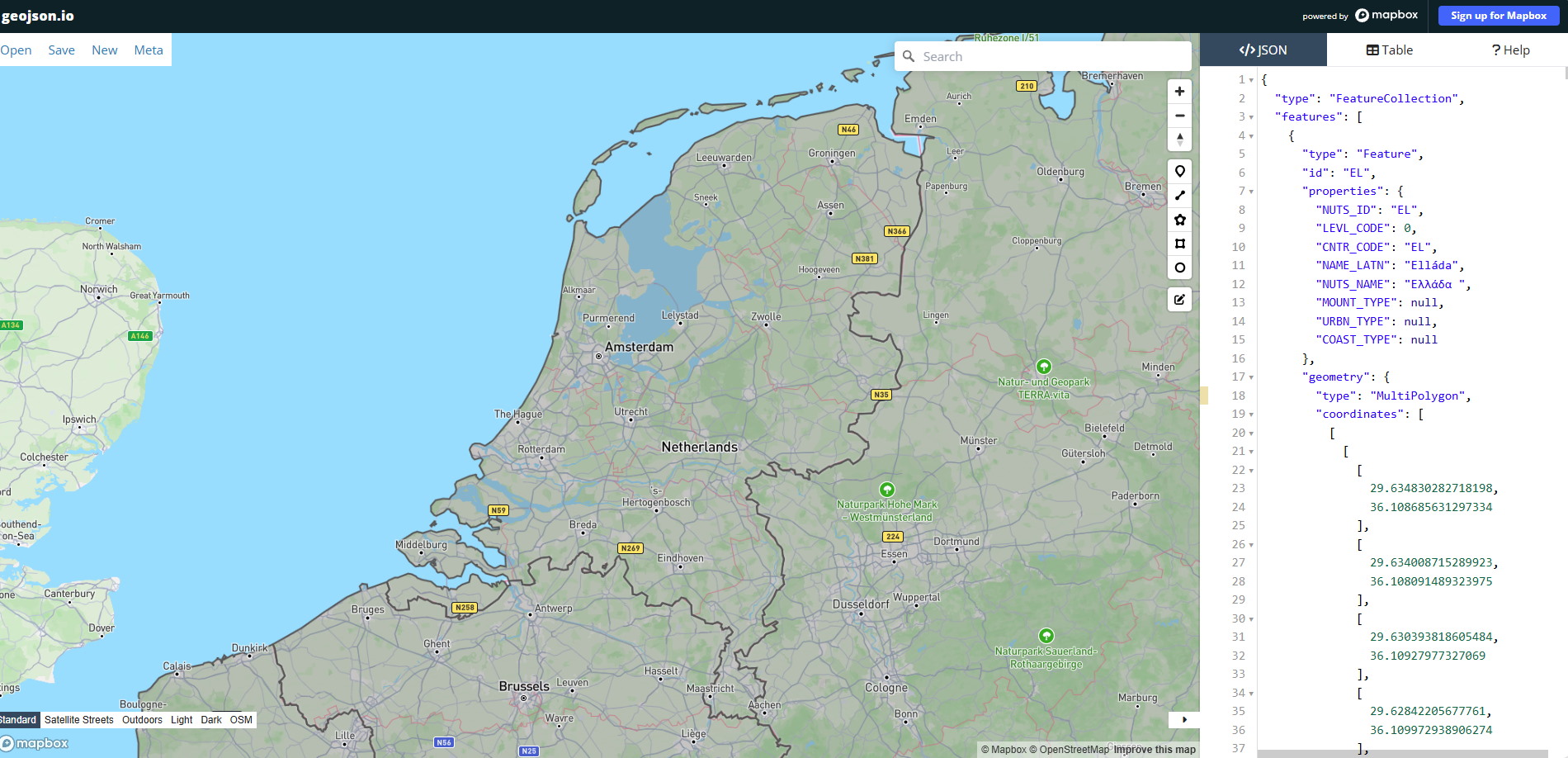

Stap 9. Met de muis, of knoppen aan de rechterkant van de kaart, kun je de aarde draaien en inzoemen.
